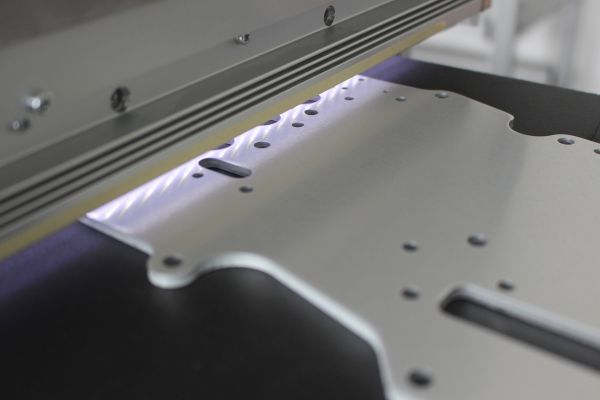

INSPEKTION VON METALLOBERFLÄCHEN 2D

Aluminiumplatten mit einer Größe von ca. 300mm x 170mm x 4mm sollen nach einer Oberflächenbehandlung auf Oberflächenfehler und auf Maßhaltigkeit überprüft werden. Dabei soll die Platte in vier Zonen unterteilt werden und in jeder Zone sollen verschiedene Fehlerarten bzw. Fehlergrößen ausgewertet werden.

Fehlerbilder:
• helle und dunkle Kratzer
• Druckstellen
• Rattermarken
• Flecken

Maße:
• Außengeometrie, komplette Kontur
• Vermessung der Bohrungen, Position und Durchmesser

Erkennung von Beschriftungen:
• Werkstoffbezeichnung
• Kalenderwoche und Jahr

Leistungen:
• Unterstützung des Kunden beim Erstellen des Fehlerkataloges
• Vorversuche mit mehreren Systemen
• diverse Kameras, Objektive, Beleuchtungen
• Auswahl des passenden Systems
• Aufbau einer Versuchsanlage inklusive Bildverarbeitung
• Engineering, Fertigung, Montage, etc.
• Inbetriebnahme, Einfahren der Serienplatten
• Versuchsphase vom Kunden durchgeführt mit Serienteilen
• Feintuning der Bildverarbeitung auf die Ergebnisse der Versuchsphase
• Anlagenkonzept für die Serienproduktion inklusive Umsetzung
