PRÜFANLAGE SCHLAUCHFERTIGUNG

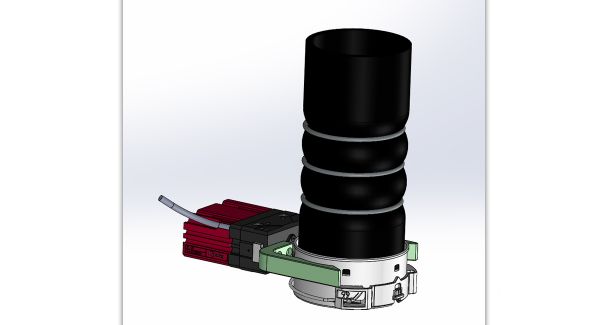

Über ein Werkstückträgerband werden die produzierten Teile zur Prüfstation transportiert. Der Roboter führt die zu prüfenden Teile den Prüfstationen zu, führt die Prüfung aus und hinterlegt die Prozessdaten in der Datenbank, welche später über die Teilenummer ausgewertet werden können. Anschließend werden die geprüften IO-Teile über ein Werkstückträgerband zur Verpackungsstation weitergeleitet.


Die Vermessung des Formdichtrings (blau eingefärbt) geschieht mittels Profillaser.


Die Überprüfung der Schlauchringe und der Anbauteile auf Anwesenheit erfolgt über Vision Sensorik.

ALTERNATIV: ÜBERPRÜFUNG MITTELS KAMERASYSTEM


AUFBAU EINES KAMERASYSTEMS
Alternativ zur Überprüfung des Formdichtrings mittels Laser, ist die Überprüfung mit einem Kamerasystem.

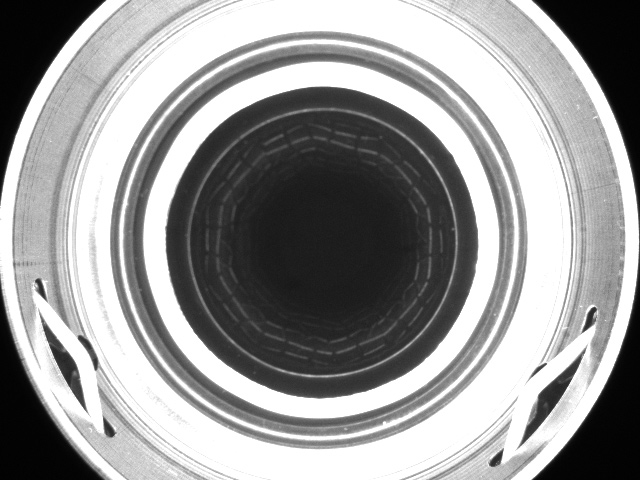

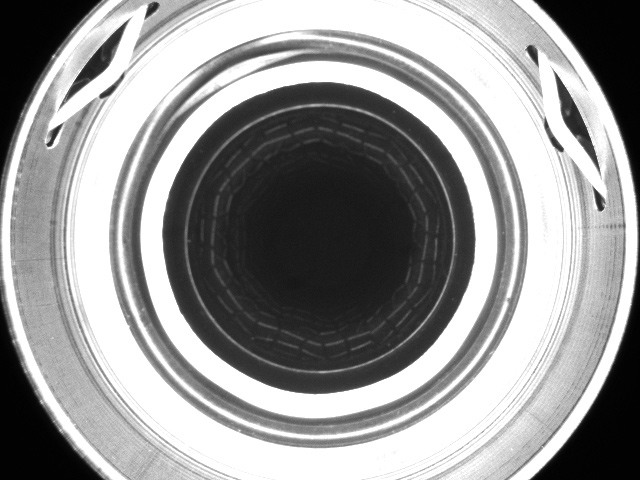

Bild links: IO | Bild Mitte: NIO | Bild rechts: NIO
